제품 설명:

커터 헤드의 구조는 커터 헤드의 외부 모양과 내부 구성을 나타냅니다. 이는 산업 모델링의 문제에 속하며 광범위한 범위를 포함합니다. 많은 실습을 통해 구조가 커터 헤드의 실제 성능에 큰 영향을 미치는 것으로 나타났습니다. 커터 헤드의 구조를 개선하는 목적은 커터 헤드의 잠재적인 성능을 최대화하고 불리한 조건을 억제하며 입자 크기와 수명 간의 관계를 조정하는 것입니다. 커터 헤드 구조의 개선은 주로 시체, 다이아몬드, 가공 대상, 가공 장비, 가공 기술 등의 특성을 기반으로 하며 주로 시스템 안정성 향상이라는 두 가지 문제를 해결합니다. 좋은 가공 조건을 조성합니다.

시스템의 안정성을 향상시키는 것은 주로 사용 중에 커터 헤드의 각 부분의 마모 속도를 다르게 만들어 위치 결정 홈을 형성함으로써 진동을 억제하고 다이아몬드에 대한 충격력을 감소시키며 커터 헤드의 수명을 향상시키는 것입니다.

product-750-750

사양

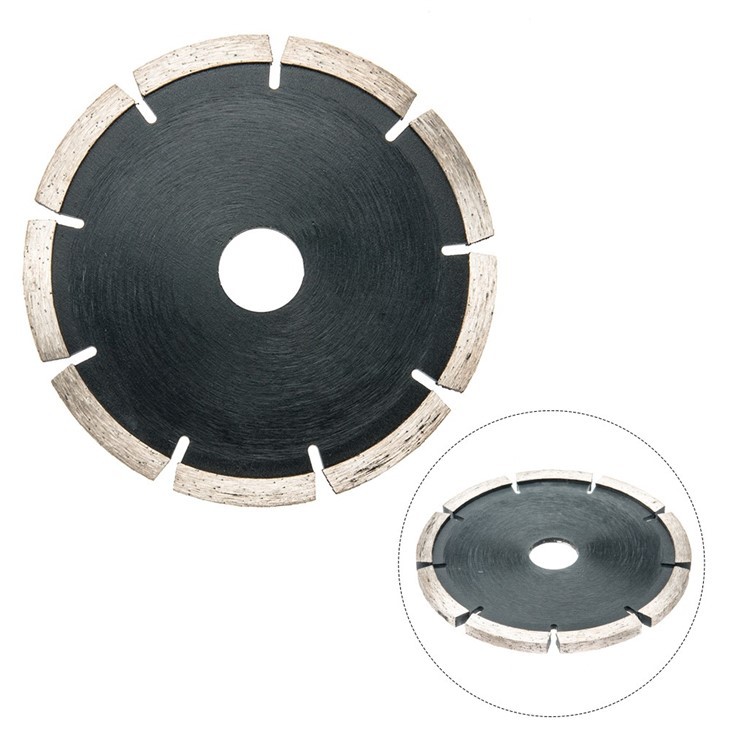

소개	다이아몬드 커팅 디스크(건식 커팅 블레이드)
애플리케이션	콘크리트, 블록, 벽돌, 석재, 포장 기계, 대리석, 화강암, 타일, 세라믹, 목재 절단 용
용법	건식/습식 절단
처리	냉압착
블레이드 등급	기준
크기	4"( 110mm *20mm, 두께 2mm, 세그먼트 높이: 12mm)

주요 특징

다이아몬드 커터 헤드의 형상 설계 및 구조는 주로 톱질 아크 영역에서 다이아몬드 세그먼트의 칩 용량, 칩 제거 용량 및 냉각 및 윤활 효과를 향상시키고 세그먼트와 석재 및 톱밥 사이의 마찰을 줄이고 개선하는 것입니다. 다이아몬드의 암석 파괴 능력으로 에너지 소비를 줄이고 톱날의 성능을 향상시킵니다. 원래의 다이아몬드 원형 톱날 세그먼트는 균일한 직사각형 구조를 채택합니다. 일정 기간 동안 톱질한 결과, 양면이 심하게 마모되었으나 가운데 부분은 많이 마모되지 않은 것으로 나타났습니다. 세그먼트는 단면 방향으로 볼록한 모양이 됩니다. 결절의 작업 표면과 결석 사이의 접촉 면적이 증가하고 다이아몬드가 쉽게 무뎌집니다. 또한, 톱질력의 증가로 인해 톱날 베이스가 변형되기 쉬워 가공판의 두께 및 불균일성이 발생하여 베이스의 반복 사용 횟수가 감소하고 수명이 단축됩니다. 단축. 이 문제를 해결하기 위해 계층화된 오목 세그먼트가 설계되어 일반 세그먼트 절단 시의 문제를 해결합니다. 오목 블록의 특징은 다음과 같습니다.

(1) 외부층 바인더의 다이아몬드 농도는 중간층의 다이아몬드 농도보다 높습니다.
(2) 외층 바인더는 중간층보다 내마모성이 뛰어납니다.
(3) 외부층의 다이아몬드 등급이 중간층의 다이아몬드 등급보다 높습니다.
(4) "등" 모양, "H" 모양 또는 기타 형태의 중간 슬롯 설계와 같은 구조 설계를 통해 중간층의 작동 길이를 바깥층의 작동 길이보다 짧게 만듭니다.
(5) 다층 구조에 비작업 레이어를 추가하고 작업 레이어와 비작업 레이어의 폭 비율을 조정합니다.
